انواع ساختار و آرایش در شبکه های توزیع:

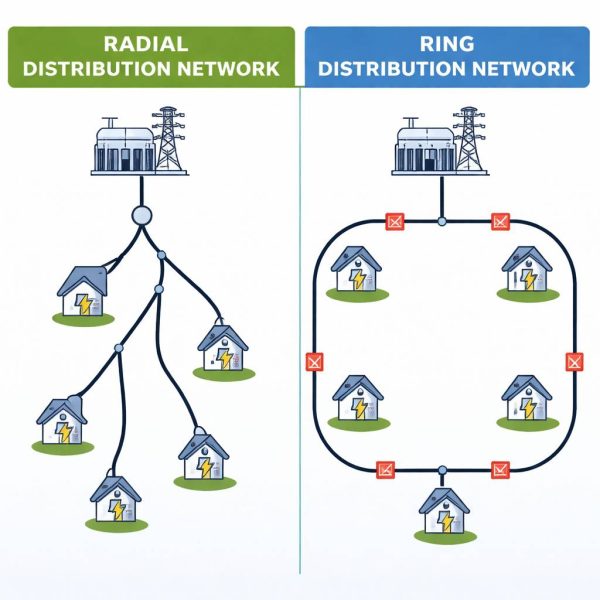

شبکههای توزیع از نظر نحوه اتصال خطوط و مسیر انتقال انرژی به چند نوع اصلی تقسیم میشوند. سادهترین نوع شبکه، شبکه شعاعی است. در این ساختار، برق از یک نقطه تغذیه وارد شبکه شده و به صورت شاخهای به مصرفکنندگان منتقل میشود. این نوع شبکه ساده و کمهزینه است اما در صورت بروز خطا در مسیر اصلی، بخش زیادی از مشترکان ممکن است بدون برق شوند.نوع دیگر شبکه حلقوی است که در آن مسیر انتقال برق به شکل حلقه طراحی میشود. در این حالت یک نقطه از شبکه میتواند از دو مسیر مختلف تغذیه شود. این ویژگی باعث افزایش قابلیت اطمینان شبکه میشود زیرا در صورت بروز مشکل در یک مسیر، امکان تأمین برق از مسیر دیگر وجود دارد.شبکه مانوری نیز نوعی ساختار شبکه است که در آن چندین نقطه کلیدزنی و سکسیونر برای تغییر مسیر جریان در نظر گرفته میشود. در این شبکه میتوان با انجام مانورهای بهرهبرداری مسیر تغذیه را تغییر داد و محدوده خاموشی را کاهش داد.
آشنایی با مبانی و ساختار شبکه توزیع برق:
شبکه توزیع برق آخرین بخش از زنجیره تأمین انرژی الکتریکی است که وظیفه آن رساندن برق از پستهای فوقتوزیع به مصرفکنندگان نهایی مانند منازل، صنایع، ادارات و مراکز تجاری است. این شبکه شامل مجموعهای از خطوط هوایی و زمینی، پستهای توزیع، ترانسفورماتورها، تجهیزات حفاظتی و کنترلی است که به صورت هماهنگ عمل میکنند تا انرژی الکتریکی با ولتاژ مناسب، ایمن و پایدار به مشترکان تحویل داده شود. عملکرد صحیح شبکه توزیع نقش بسیار مهمی در کیفیت برق، کاهش تلفات انرژی و افزایش قابلیت اطمینان تأمین برق دارد. به همین دلیل شناخت ساختار این شبکه برای کارشناسان و برقکاران حوزه توزیع ضروری است.
سیستم قدرت: تولید، انتقال، فوقتوزیع و توزیع

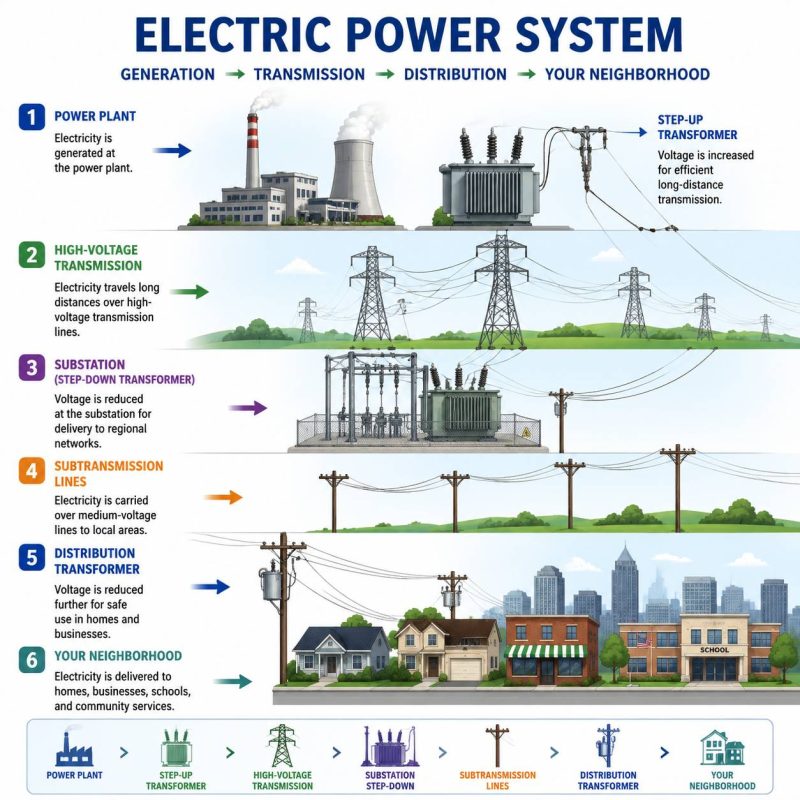

سیستم قدرت الکتریکی از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در انتقال انرژی از محل تولید تا مصرف دارند. در مرحله تولید، انرژی الکتریکی در نیروگاهها تولید میشود. این نیروگاهها میتوانند حرارتی، آبی، بادی، خورشیدی یا سایر انواع نیروگاهها باشند. برق تولیدی در نیروگاهها معمولاً در سطح ولتاژ متوسط تولید میشود(15 تا 20کیلوولت).
در مرحله بعدی، برای انتقال انرژی در مسافتهای طولانی، ولتاژ توسط ترانسفورماتورهای افزاینده افزایش داده میشودو از رنج 15 تا 20 کیلوولت به 230 یا 400 کیلوولت(بسته به طول مسیر و شرایط انتقال) تبدیل می شود. برق از طریق شبکه انتقال با ولتاژهای بالا مانند 230 یا 400 کیلوولت جابهجا میشود. پس از رسیدن به نزدیکی مراکز مصرف، برق در پستهای انتقال کاهش ولتاژ داده شده و وارد شبکه فوقتوزیع میشود. شبکه فوقتوزیع معمولاً با ولتاژهایی مانند 63 یا 132 کیلوولت فعالیت میکند و برق را به پستهای توزیع منطقهای منتقل میکند.
در نهایت در شبکه توزیع، ولتاژ دوباره کاهش یافته و از طریق خطوط فشار متوسط به ترانسفورماتورهای توزیع ارسال میشود. این ترانسفورماتورها ولتاژ را به سطح فشار ضعیف تبدیل میکنند تا برای مصرفکنندگان قابل استفاده باشد.
تفاوت شبکههای فشار ضعیف، فشار متوسط و فوقتوزیع از نظر سطح ولتاژ
در شبکههای برق، سطوح مختلف ولتاژ برای انتقال و توزیع انرژی استفاده میشود تا انتقال انرژی با کمترین تلفات و بیشترین ایمنی انجام شود. شبکه فشار ضعیف پایینترین سطح ولتاژ در سیستم توزیع است و معمولاً شامل ولتاژهای حدود 220 تا 400 ولت میشود. این شبکه مستقیماً مشترکان خانگی، تجاری و برخی صنایع کوچک را تغذیه میکند.
شبکه فشار متوسط سطح بالاتری از ولتاژ را شامل میشود که در بسیاری از کشورها در محدوده 20 کیلوولت یا 33 کیلوولت قرار دارد. این شبکه وظیفه انتقال انرژی از پستهای فوقتوزیع به ترانسفورماتورهای توزیع را بر عهده دارد. خطوط فشار متوسط معمولاً به صورت هوایی یا زمینی اجرا میشوند و بخش مهمی از ساختار شبکه توزیع را تشکیل میدهند.
شبکه فوقتوزیع نیز سطح ولتاژی بین شبکه انتقال و شبکه توزیع است و معمولاً شامل ولتاژهایی مانند 63 یا 132 کیلوولت میشود. این شبکه انرژی را از پستهای انتقال دریافت کرده و به پستهای توزیع شهری یا منطقهای منتقل میکند.
